CMKD-0830A-sarja on vankka SMD-muovattu kela, jonka koko on suurempi 8,1 mm × 7,8 mm ja matala 3,0 mm profiili. Tämä sarja hyödyntää suurempaa kokoaan ja tarjoaa erinomaisen tasapainon korkean induktanssin (jopa 33 µH) ja vahvan virrankäsittelyn välillä.

Tämä sarja on valmistettu metalliseosrautajauheytimestä ("A" materiaali), ja se tarjoaa kyllästysvirrat (Isat) jopa 36,0 A asti. Yksiosainen, magneettisesti suojattu rakenne varmistaa alhaisen EMI:n ja korkean tehokkuuden. CMKD-0830A on ihanteellinen valettu induktoriratkaisu korkeataajuisille (jopa 5MHz) DC-DC-muuntimille palvelimissa, kannettavissa tietokoneissa ja monivaiheisissa säätimissä. Tämä vankka pinta-asennustehokela on erittäin kysytty induktorien jakelijoiden keskuudessa maailmanlaajuisesti.

Tärkeimmät ominaisuudet

8mm-Luokan jalanjälki:8,1 mm × 7,8 mm:n pakkaus korkeaan suorituskykyyn.

Korkea kyllästysvirta:Nimellisvirta jopa 36,0A.

Laaja induktanssialue:0,22 uH - 33 uH.

Matala profiili:3,0mm maksimikorkeus.

Valettu rakenne:Magneettisesti suojattu alhaisen EMI:n ja pienen ydinhäviön saavuttamiseksi.

Korkeataajuinen toiminta:Soveltuu jopa 5 MHz:n taajuuksille.

Halogeeni{0}}ilmainen& RoHS-yhteensopiva.

Käyttölämpötila:-55 astetta +125 asteeseen .

Sovellukset

CMKD-0830A:n tasapainoiset korkean suorituskyvyn ominaisuudet ovat ihanteellisia:

Kannettavan tietokoneen ja palvelimen säätimet

Jännitteensäädinmoduuli (VRM)

Monivaiheiset säätimet

POL-moduulit

SSD-moduuleja

Sähköiset ominaisuudet

Osa nro	Induktanssi (L₀) (µH) (±20 %)	Testi kunto	DCR (mΩ) TYP.	DCR (mΩ) MAX.	Isat (A) TYP.	Idc (A) TYP.
CMKD-0830A-R22M	0.22	100 kHz, 1V	1.9	2.3	36.0	27.0
CMKD-0830A-R33M	0.33	100 kHz, 1V	2.2	2.6	28.0	25.0
CMKD-0830A-R47M	0.47	100 kHz, 1V	2.6	3.1	23.5	23.0
CMKD-0830A-R68M	0.68	100 kHz, 1V	4.3	3.6	20.7	20.0
CMKD-0830A-R82M	0.82	100 kHz, 1V	3.9	4.7	18.0	19.0
CMKD-0830A-1R0M	1.0	100 kHz, 1V	4.5	5.4	17.0	17.0
CMKD-0830A-1R2M	1.2	100 kHz, 1V	6.7	5.6	15.3	16.0
CMKD-0830A-1R5M	1.5	100 kHz, 1V	9.3	7.8	15.0	11.5
CMKD-0830A-1R8M	1.8	100 kHz, 1V	8.5	7.1	12.2	14.0
CMKD-0830A-2R2M	2.2	100 kHz, 1V	10.8	13.0	11.7	10.0
CMKD-0830A-3R3M	3.3	100 kHz, 1V	19.0	16.2	9.5	9.5
CMKD-0830A-4R7M	4.7	100 kHz, 1V	26.0	31.0	8.6	6.6
CMKD-0830A-5R6M	5.6	100 kHz, 1V	29.0	35.0	6.8	6.3
CMKD-0830A-6R8M	6.8	100 kHz, 1V	36.0	43.0	6.3	6.0
CMKD-0830A-8R2M	8.2	100 kHz, 1V	45.0	54.0	6.0	5.0
CMKD-0830A-100M	10.0	100 kHz, 1V	60.0	72.0	5.4	4.5
CMKD-0830A-150M	15.0	100 kHz, 1V	84.0	100.0	4.7	3.6
CMKD-0830A-220M	22.0	100 kHz, 1V	145.0	120.0	3.9	3.0
CMKD-0830A-330M	33.0	100 kHz, 1V	204.0	170.0	3.2	2.5

Huomautuksia:

Testiolosuhteet:Kaikki testitiedot perustuvat 25 asteen ympäristön lämpötilaan.

Käyttölämpötila-alue:-55 asteesta +125 asteeseen (ympäristön plus oma lämpötilan nousu).

Isat (kyllästysvirta):Tasavirta (A), joka saa L₀:n putoamaan noin 30 %.

Idc (arvostettu nykyinen):Tasavirta (A), joka aiheuttaa noin 40 asteen ΔT:n.

Lämpötilaraja:Osan lämpötila (ympäristön + lämpötilan nousu) ei saa ylittää 125 astetta huonoimmissa käyttöolosuhteissa.

Suorituskykykaaviot

product-847-607

product-865-335

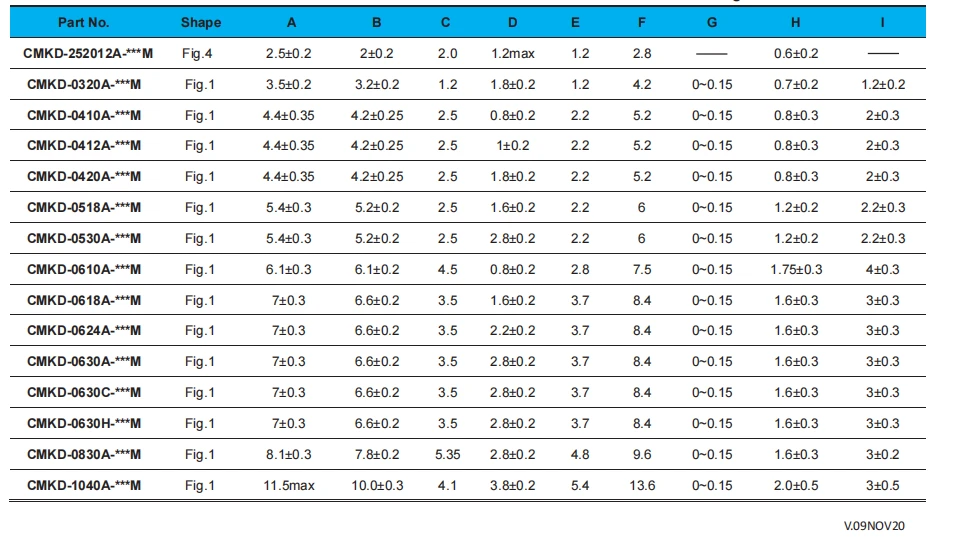

Muoto ja mitat

product-957-596

product-953-537

Luotettavuus

Tämä tuote on hyväksytty useille mekaanisille ja kestävyystesteille, mukaan lukien juotteen lämmönkestävyys, lämpöshokki, kosteudenkestävyys ja tärinä. (Katso tarkemmat tiedot PDF-sivulta 24).

Pakkaus

Pakkaus:Kohokuvioitu kantonauha

Kelan halkaisija:330 mm

Nauhan leveys:16 mm

Määrä/kela:1000 kpl

Juotos uudelleenvirtausprofiili

Esilämmitystila:150-200 astetta / 60-120 s.

Sallittu aika yli 217 astetta:60-90 sek.

Max lämpötila:260 astetta (yhteensopiva J-STD-020D:n kanssa)

Max aika maksimilämpötilassa:10 sek.

Sallittu uudelleenvirtausaika:2x max

Juotospasta: Sn/3.0Ag/0.5Cu
(Huomaa: Tämä profiili on tarkoitettu vain kelpuutukseen. Todellisten profiilien on perustuttava asiakkaan erityiseen levysuunnitteluun ja -prosessiin.)
