Hero Section: Ratkaisu

Otsikko:

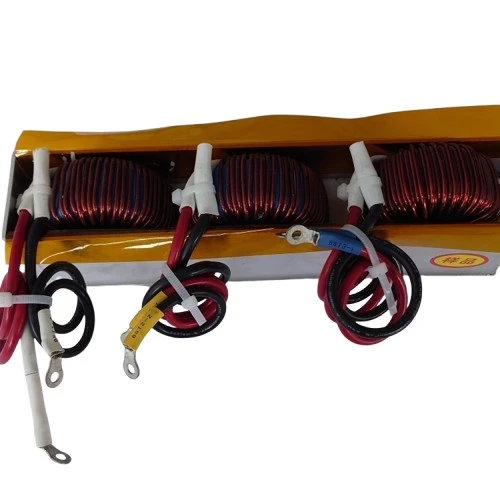

Mukautetut suurvirtareaktorit: pystysuuntaiset tehoratkaisut inverttereille

Ala{0}}otsikko:

Suunniteltu korkeatiheyksiseen{0}}tehomuunnokseen. Johtavana räätälöityjen induktorien valmistajana toimitamme suurvirtareaktoreita, joissa on Flat Copper Wire -tekniikka ja pystysuora lohkorakenne, joka maksimoi tilan tehokkuuden ja käsittelee yli 50 A:n virtoja.

Tärkeimmät kohokohdat:

Pystysuuntainen tilansäästö:Optimoitu pystysuuntaus (65 mm korkeus) mahdollistaa pienemmän jalanjäljen piirilevylle, mikä on kriittinen kompaktillePV invertterimallit.

Litteän langan tehokkuus:Käyttää raskasta{0}}mittalaitettaSuorakaiteen muotoinen lanka (2,2 x 1,4 mm)maksimoimaan kuparin täyttökertoimen ja vähentämään merkittävästi ihon vaikutushäviöitä korkeilla taajuuksilla.

Korkea kyllästymisvakaus:Rakennettu tehokkailla{0}}magneettisydämillä induktanssin (265µH) ylläpitämiseksi jopa huippuvirran kuormituksessa.

Pyydä tarjous tiedoistasi

Viitetapaustutkimus: malli SIP6KL266W50H65

Huomautus: Alla olevat tekniset tiedot ovat tuotantomallistammeSIP6KL. Tämä osoittaa tuotantokykymmePystysuuntaiset suuritehoiset reaktorit.

Parametri	Tekniset tiedot (vain viite)	Räätälöintialue
Malli P/N	SIP6KL266W50H65	Mukautettu P/N-tehtävä saatavilla
Luokka	Suuritehoinen reaktori	Lähtösuodatin / tehostuskela
Mitat	52,5 x 50,0 x 65,0 mm(Max)	Skaalautuva (esim. SIP3KL - SIP10KL)
Induktanssi (L)	265 µH ± 10%(@1kHz)	50µH - 5.0mH(Optimoitu nykyiselle)
Nimellisvirta	50 A (Irms)	20A - 200A+(Litteä lankasuunnittelu)
DCR (vastus)	18 mΩ Max	Erittäin-matalat DCR-vaihtoehdot
Johdon tekniset tiedot	2,2 x 1,4 mm litteä lanka	Kupari / alumiini litteä lanka
Rakenne	Pystysuora lohkoreaktori	Avoin kehys / ruukku

Insinöörin näkemys:TheSIP6KLon 50A-luokan työhevonen. TyöllistämälläReunasuuntainen/tasainen käämitys2,2 x 1,4 mm:n johtimella saavutamme poikkeuksellisen alhaisen DCR:n18mΩkompaktissa pystysuorassa muodossa. Tämä tekee siitä ihanteellisen valinnan aurinkoinvertterien lähtösuodatinvaiheeseen.

Räätälöi tämä reaktori tarpeisiisi

Me insinöörimmeSuurvirtareaktoritsopimaan lämpö- ja sähkörajoitteisiisi.

Flat Wire -teknologian etu

Miksi litteä lanka?sisäänSuurvirtareaktorit, tavalliset pyöreät johdot jättävät merkittäviä ilmarakoja. MeidänLitteä johdin kelatekniikka pinoaa johtimet täydellisesti, mikä parantaa lämmönjohtavuutta ja mahdollistaa komponentin jäähdytyksen.

● Kustannusten optimointi:Kustannusherkissä{0}}projekteissa voimme korvata kuparisen litteän langanLitteä alumiinilanka, joka tarjoaa jopa 20 % kustannussäästöjä säilyttäen samalla fyysisen jalanjäljen.

Ydin- ja rakenteellinen räätälöinti

● Materiaalin valinta:Me hyödynnämmeSendust, High Flux, taiSilikoninen teräsytimiä käyttötaajuudestasi riippuen (50 Hz vs 20 kHz).

● Asennusvaihtoehdot:SIP-sarjaa voidaan räätälöidäRaskaat{0}}terminaalittaiKiskojen liitännäthelpottaa integrointia suuritehoisiin{0}}kaappiin.

Palvelemme toimialat

Tyypillisiä sovelluksia suurvirtareaktoreillemme.

Aurinkosähköjärjestelmät:

AC-kuristimet ja Boost-induktorit 10kW-100kW merkkijonoinverttereille.

UPS (Uninterruptible Power Supplies):

Suodatusreaktorit akkuvarajärjestelmiin.

Teolliset käyttölaitteet:

DC Link -kuristimet moottorin taajuusmuuttajiin.

Energian varastointi (ESS):

Tehokas{0}}tehomuunnoskomponentit.

Laadunvarmistus ja testaus

Tiukka validointi{0}}tehokkaille komponenteille.

Bias-virtatesti:Induktanssi tarkistettu tasavirtakuormalla (esim. 50A) kyllästysmarginaalin varmistamiseksi.
Terminen nousutesti:Validoitu varmistamaan, että lämpötilan nousu pysyy turvarajojen sisällä (luokka F/H).
DCR-tarkkuus:Mikro{0}}ohmin mittaus tehokkuuden takaamiseksi (< 18mΩ).
Hei-Pot Isolation:Dielektrinen lujuus testattu turvallisuuden varmistamiseksi.
